Baubericht der CNC Portalfräse TRON
An diese Stelle finde Sie Fotos und nützliche Hinweise zum Nachbau der TRON.
Die Fotos sind verkleinert dargestellt und können durch Anklicken mit der Maus vergrößert werden.
Die einzelnen Abschnitte des Bauberichts erreichen Sie durch Anklicken der jeweiligen Kapitelüberschriften.
- Übersicht der Bauteile Letzte Änderung 06.09.06
- Zusammenbau der X-Achse Letzte Änderung 11.07.06
- Zusammenbau der Y-Achse Letzte Änderung 11.07.06
- Zusammenbau der Z-Achse Letzte Änderung 08.09.06
- Lackierung Letzte Änderung 19.07.06
- Montage der Führungen Letzte Änderung 28.08.06
- Anschluss der Motoren Letzte Änderung 06.10.06
- Die Steuerung Letzte Änderung 06.09.06
- Elektrik Letzte Änderung 17.09.07
- Habe fertig

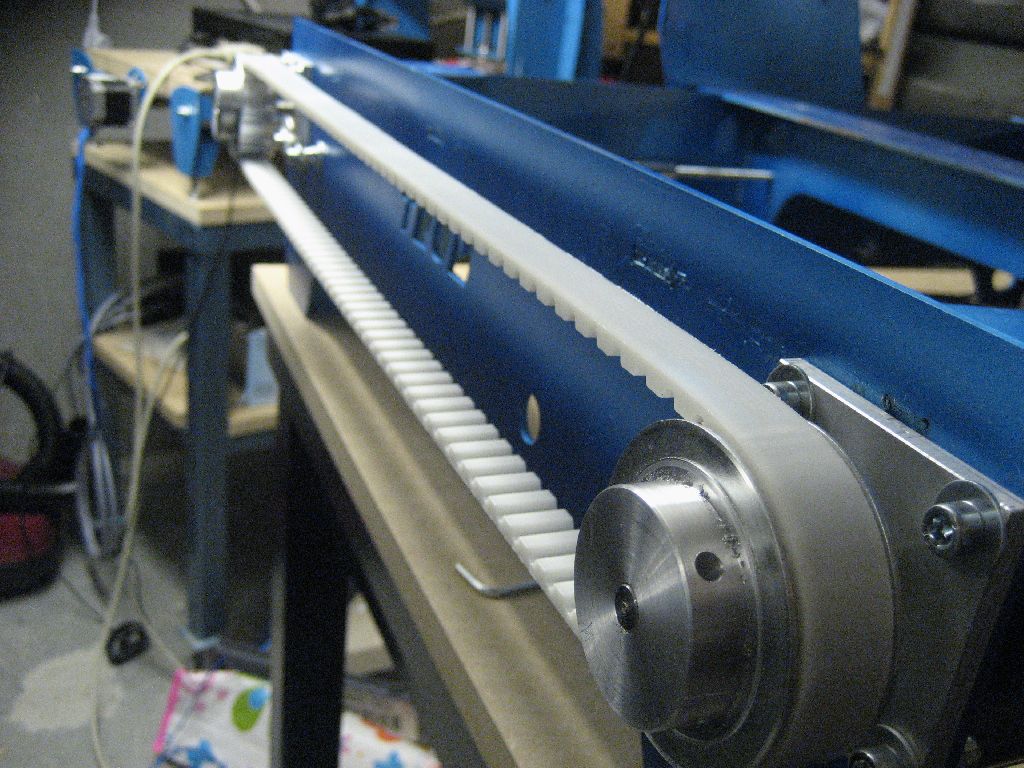

Die Schrittmotoren werden zusammen mit den Distanzstücken und den Wälzlagergehäusen mittels M5 Gewindestanden an das Gestell verbunden. Die beiden Bohrungen in den Distanzstücken dienen zum Anziehen der Madenschrauben der Kupplungen. Um die beiden Motoren der X-Achse zu synchronisieren wurde ein Zahnriemen montiert. Für die Maschine habe ich einen stabilen Tisch aus Stahl geschweißt.
