Montage der Führungen

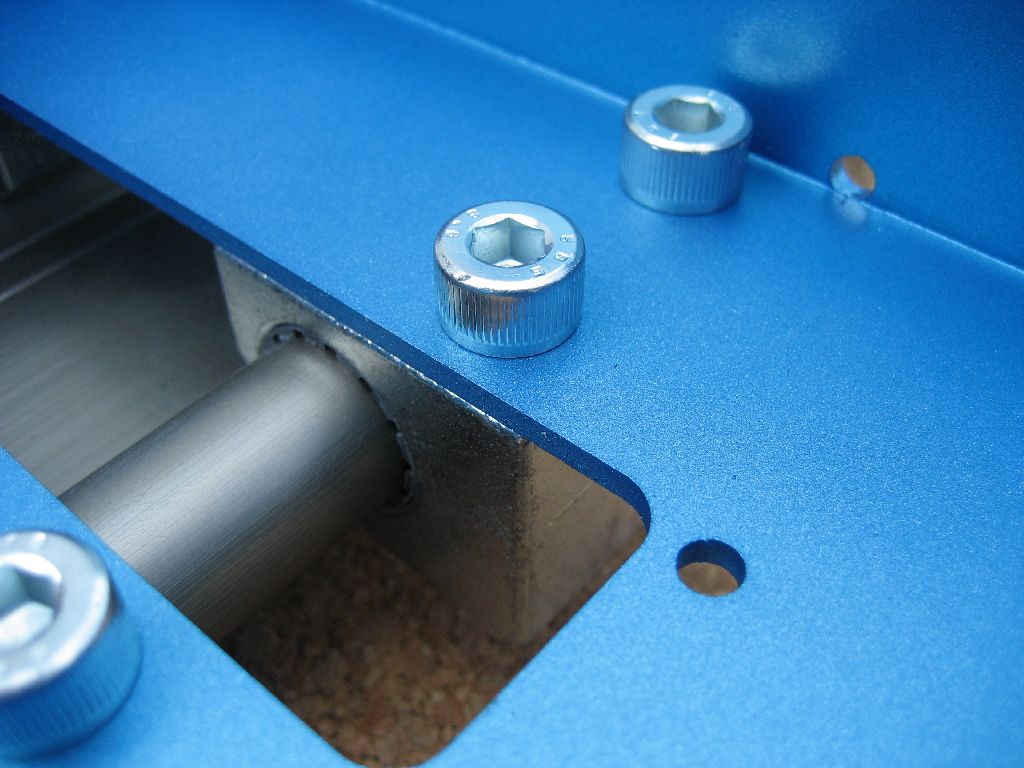

Begonnen wird die Montage der Führungen mit der X-Achse. Je Führung werden zwei Führungsschlitten aufgesteckt und die Führung anschließend an den Tisch mit M8x15 schrauben verschraubt. Probeweise kann dann mit M8x30 Schrauben das Portal verschraubt werden.

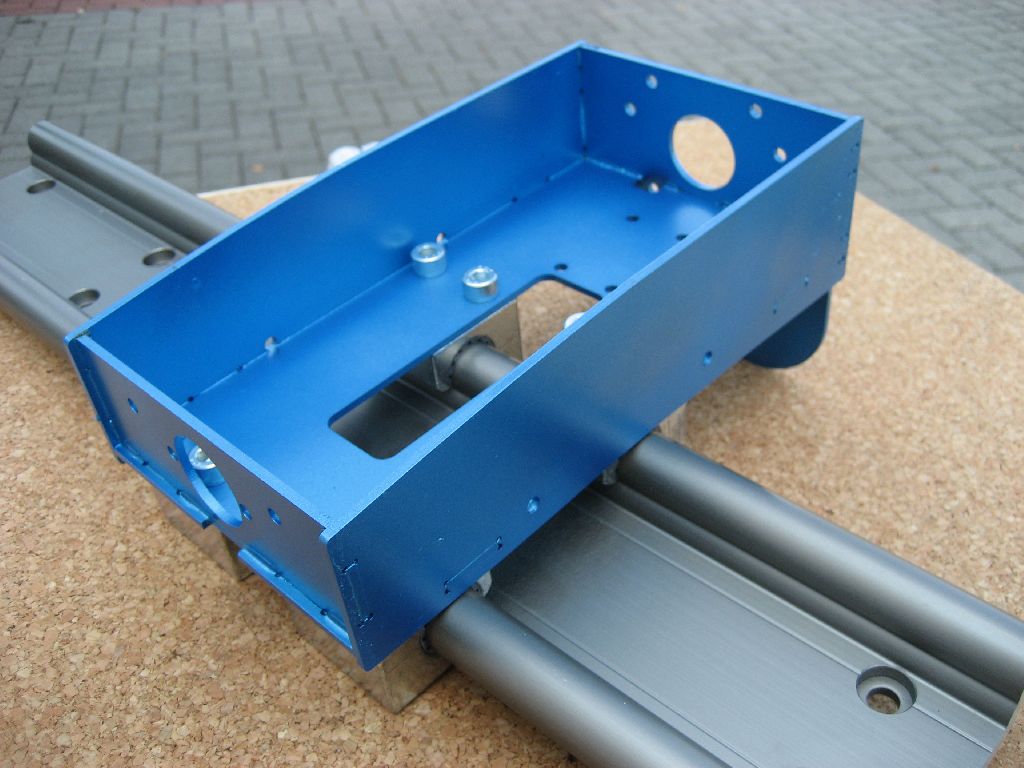

An die 536mm lange Führungsschiene der Y-Achse kann nun schon der Schlitten für die X-Achse montiert werden.

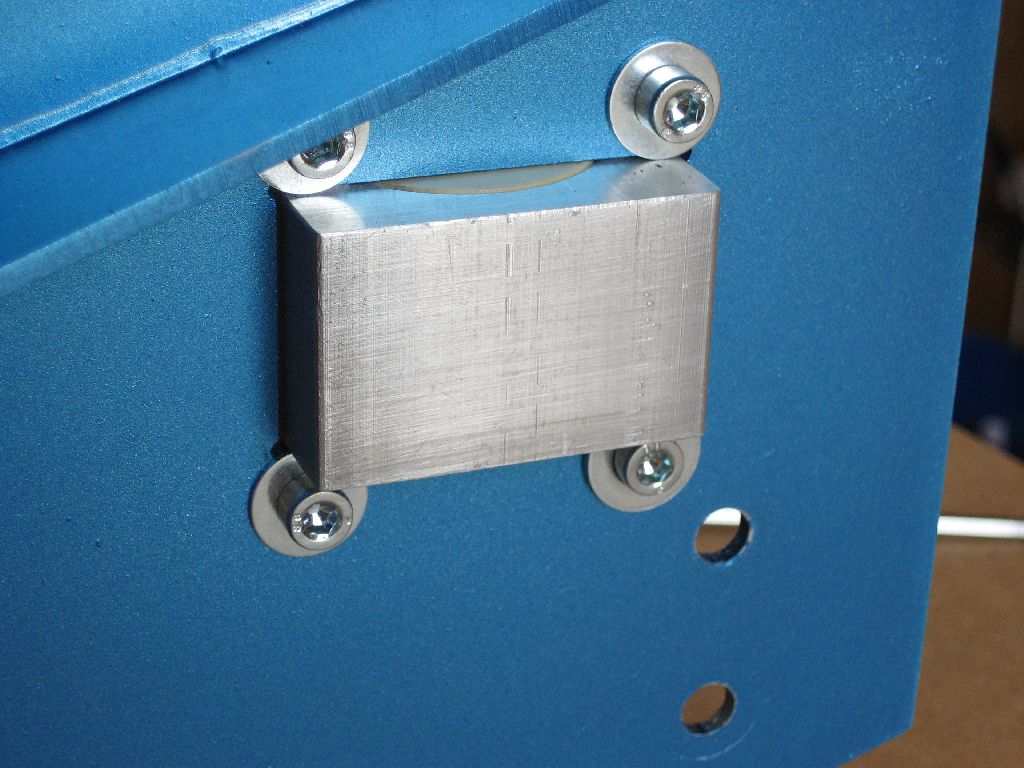

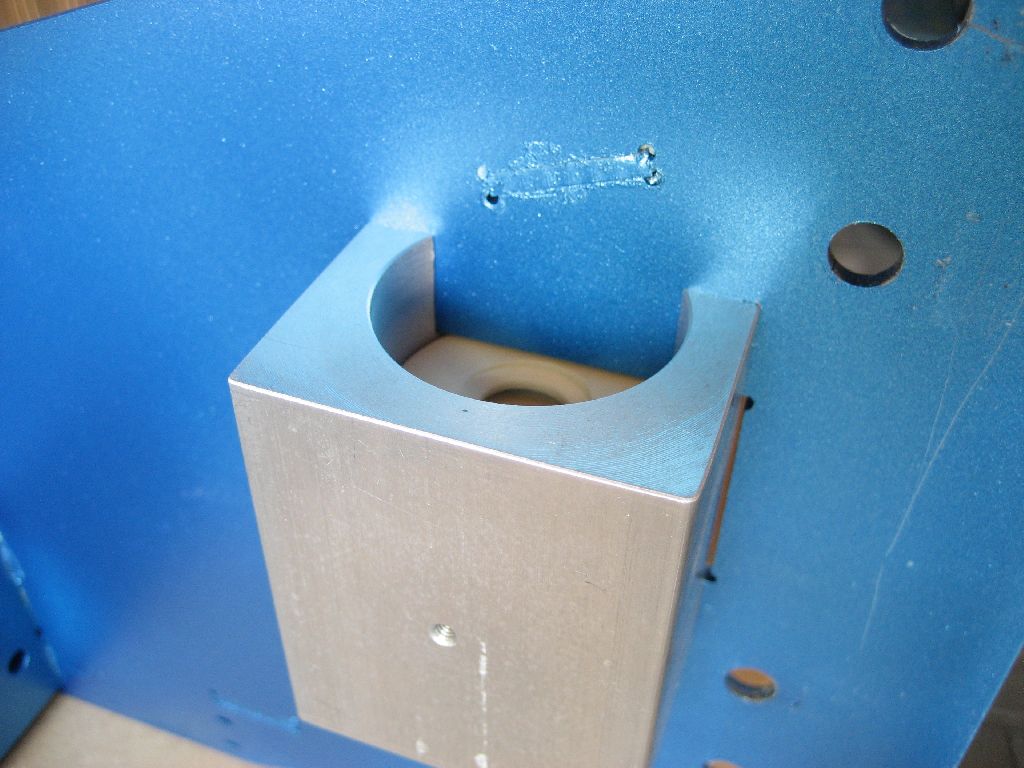

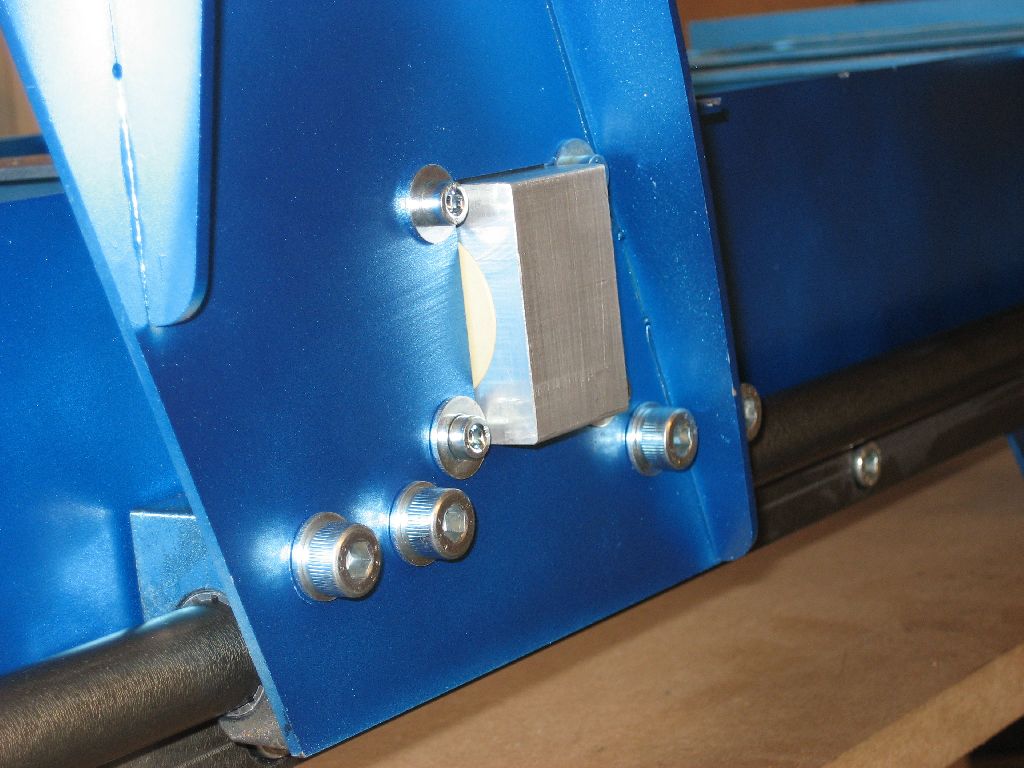

Die Trapezspindelmuttern von IGUS werden in die entsprechenden Gehäuse gepresst und mit einer Madenschraube gesichert. Anschließend werden die Gehäuse mit M5 Schrauben an das Portal etc. befestigt.

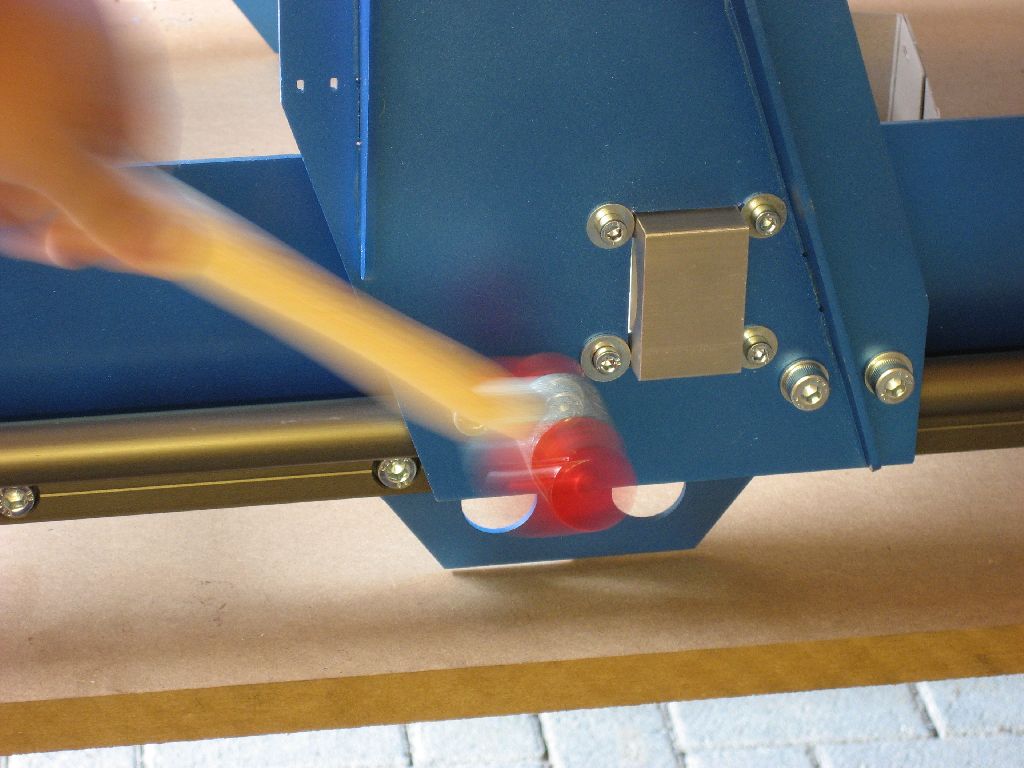

Die IGUS Führungen müssen sehr langsam angezogen werden um nicht zu verkanten. Ein paar Schläge mit einem Plastikhammer nehmen die Spannungen und ermöglichen ein leichtgängiges Gleiten des Portals.

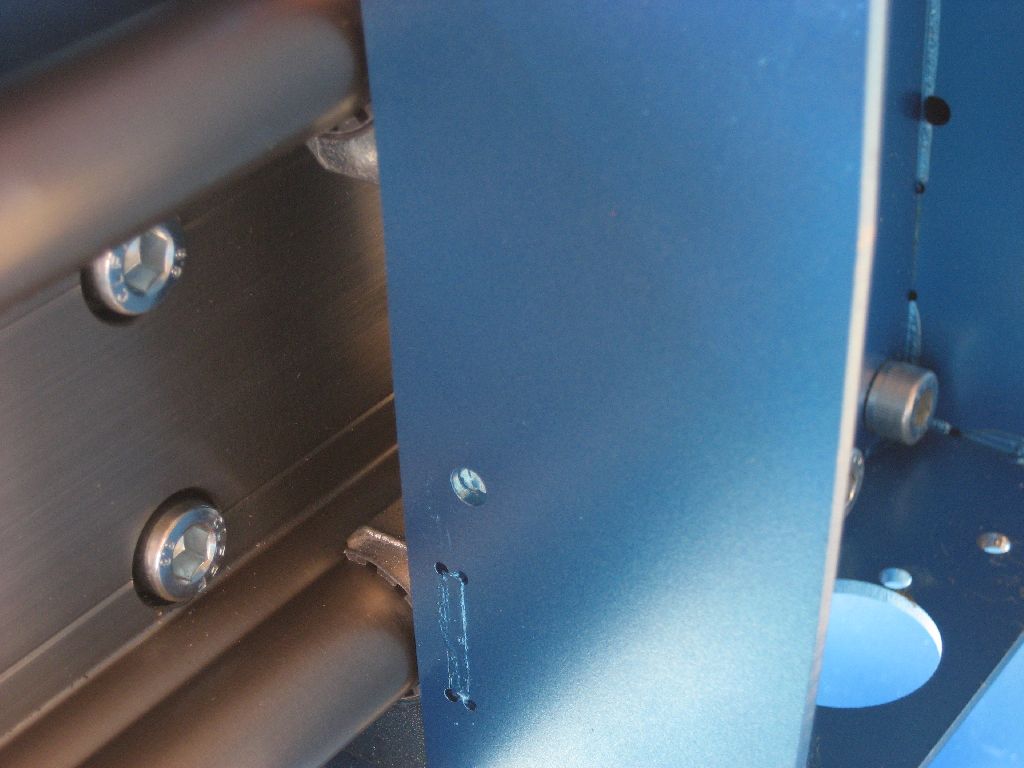

Die Y-Achse wird auch montiert und leichtgängig eingestellt.

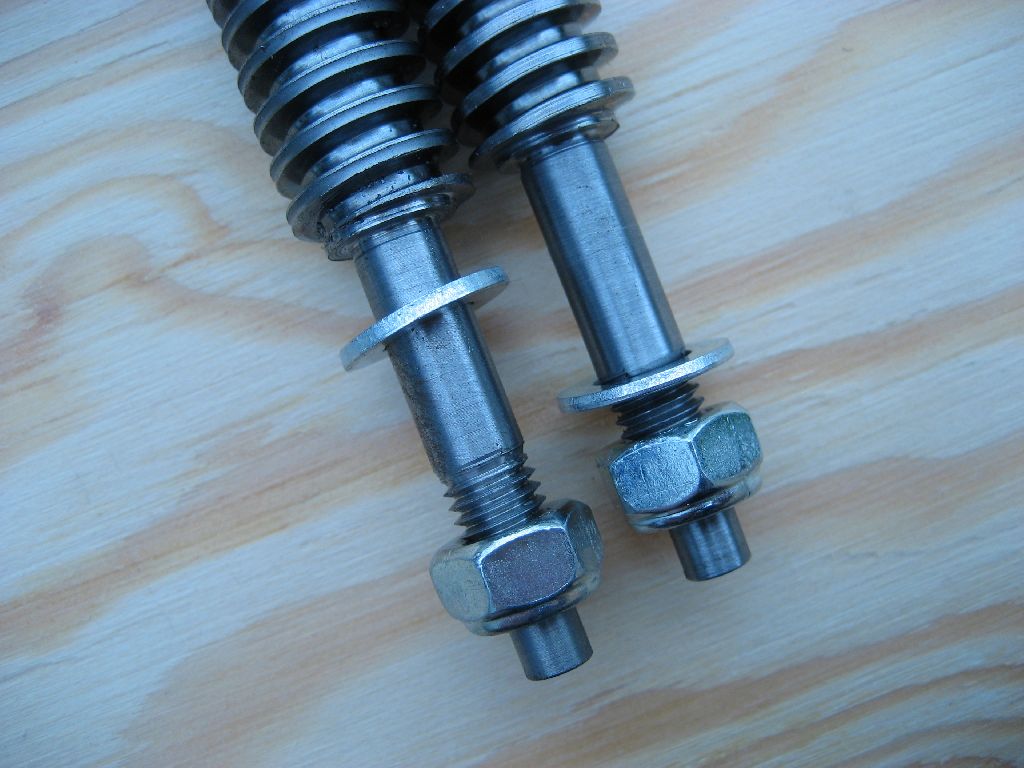

Nachdem nun auch endlich meine insgesamt vier Trapezgewindespindeln (TR16x4) angekommen sind, kann ich mich an die Arbeit machen diese einzubauen. Dazu werden die Spindeln in die Muttern gedreht und die Festlager mit einer selbstsichernden M8 Mutter verschraubt. Simpel und genial...
